BRANCHEMENT ET ALIMENTATION D'UNE LED STANDARD A UNE SEULE JONCTION

(Usage : témoin de fonction de TABLEAU de BORD)

La LED classique (diode) comprend une Cathode et une Anode.Comme la LED est polarisée,
il faut  en courant continu respecter le sens du branchement. En cas d'inversion, elle ne
s’allumera pas, mais il vaut mieux ne pas dépasser la tension inverse pour éviter un claquage.
Une LED ne coûte pas cher, mais ça peut être la galère pour la changer...

Sauf dans le cas de LED avec résistance intégrée, TOUJOURS insérer entre la LED

et la source de tension une résistance pour limiter l'intensité entrante.


En général, l'anode (+) correspond à la patte la plus longue.
La cathode (-) est repérable car patte la moins longue avec parfois un méplat.
Attention, toutefois, certains branchements ne sont pas standard.

Paramètres à prendre en compte pour une LED (hors couleur et luminosité) :
- le courant (de quelques mA à 10/20mA et plus)
- la tension (en moyenne 2-5V)

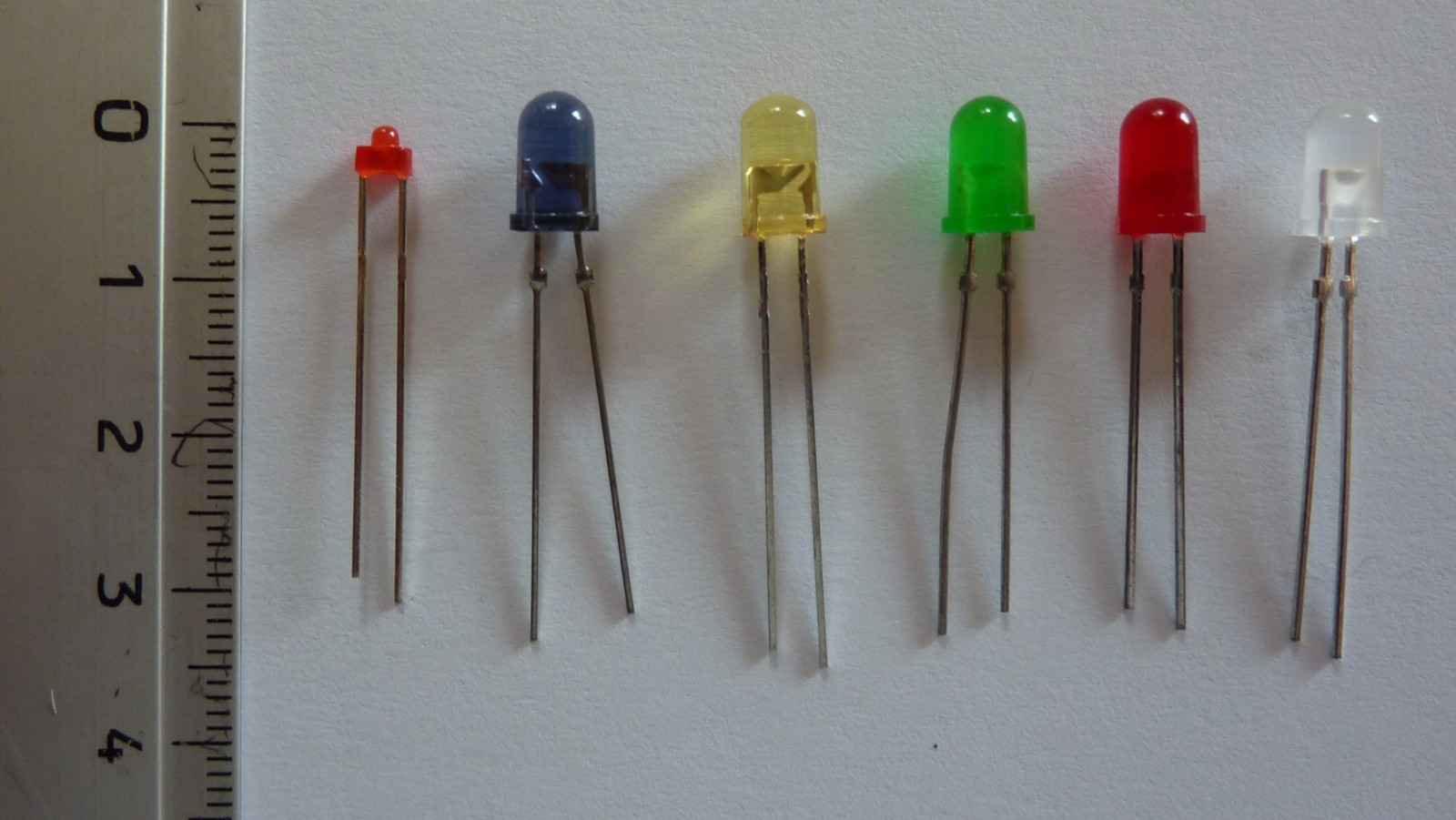

Les LEDs rouges, vertes, oranges standard des montages électroniques dits "témoin"
fonctionnent EN GENERAL sous ces tensions.Les LEDs blanches ou bleues ont souvent
besoin d'une tension plus élevée.

SIMPLEMENT, DE FACON ENCORE PLUS CONCRETE...

D'abord, connaître les caractéristiques de la LED (tension et courant).

La tension à appliquer à la résistance (Ur) est égale à la tension de l'alimentation
moins la tension que peut recevoir la LED. Soit :

                             Ur = Utot - Uled

Supposons une LED admettant une tension de 1,6V à 1,8V à ses bornes,pour une intensité
de 10mA.Nous allons l'alimenter en utilisant un courant de 12 v.

Le courant parcourant notre LED doit donc être limité en intensité.
C'est là que la résistance intervient.

En cas de doute, on procède graduellement en démarrant avec la valeur la plus basse.

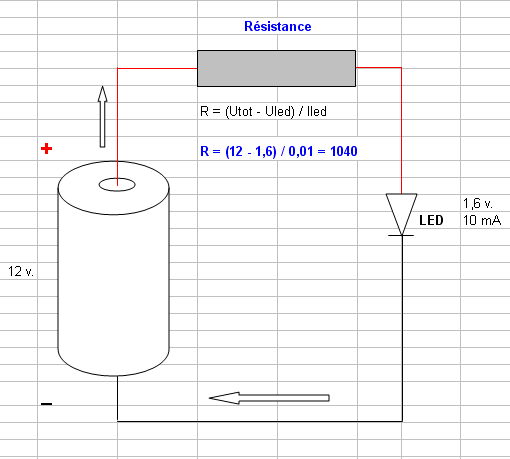

Donc :
                  alimentation = 12 v.
                  notre LED : 1,6 v.(tension) / 10mA (courant)

Pour calculer la résistance, on applique la formule:

                 R        =   (Utot - Uled) / Iled

où            R        =   valeur de la résistance en ohm
               Utot     =   tension de l'alimentation (ici 12V)
               Uled    =   tension de la LED (donné par le fabricant)
               Iled      =   courent qui doit passé dans la led (donné par le fabricant
                                 sous la désignation de If)

(Difficile de faire plus simple...)

NB: Comme les courants sont donnés par principe en milliampères (données fabricant),
les diviser par 1000 pour avoir des Ampères et effectuer le calcul.

                                R =  (12 - 1,6)  /  0,01  =  1040

Nous choisirons donc 1000 Ohms soit 1 Kohm qui est la valeur standard la plus proche
de 1040 ohms.

Pour les paresseux, un lien vers un excellent calculateur pour déterminer la valeur

de la résistance à utiliser. Un site qui répondra à toutes vos questions sur les LEDs..

led.linear1.org/1led.wiz?VS=5;VF=2.6;ID=10

A vos fers à souder . . .
