Overhead, une TRES longue histoire... (photos)

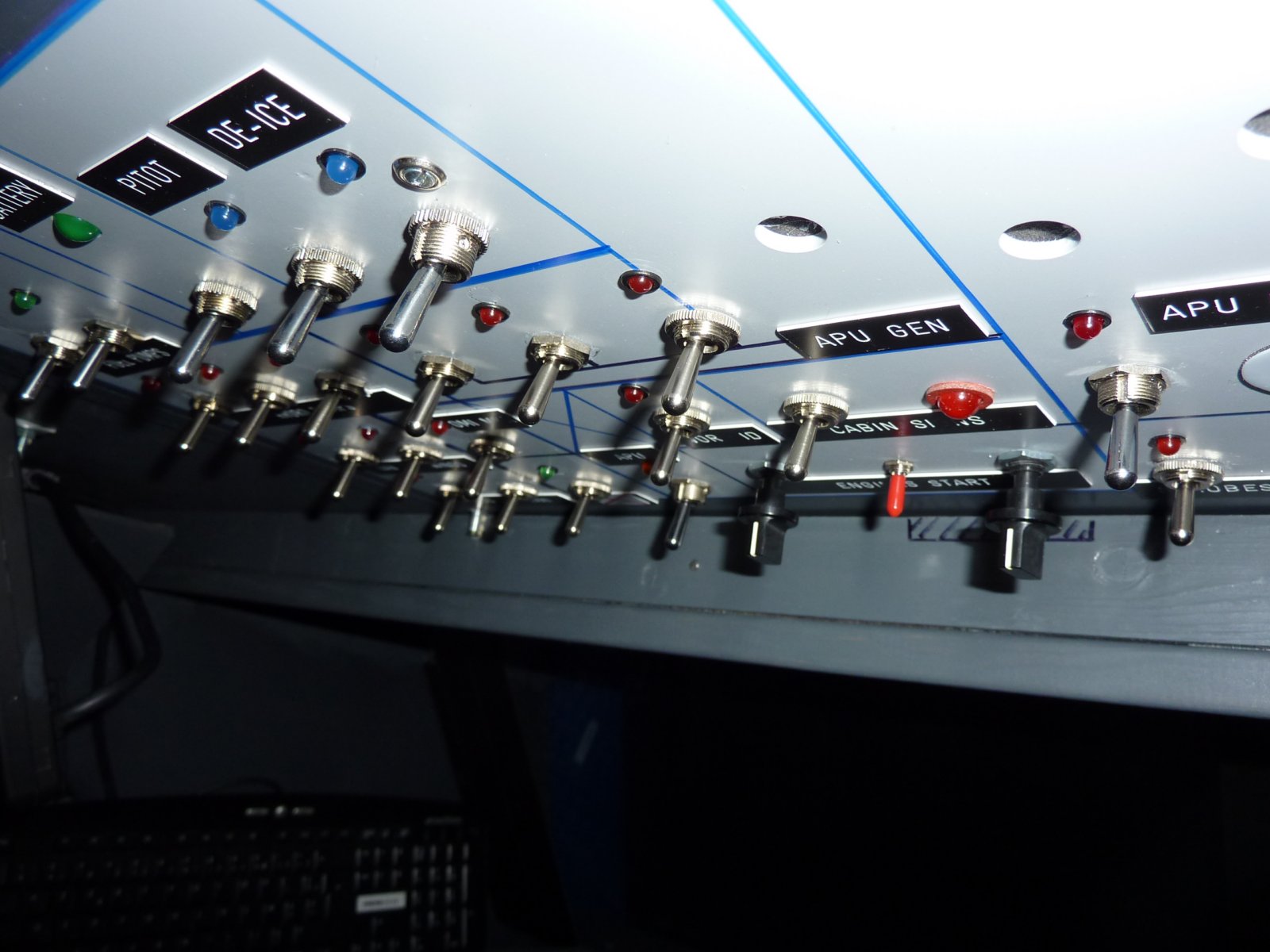

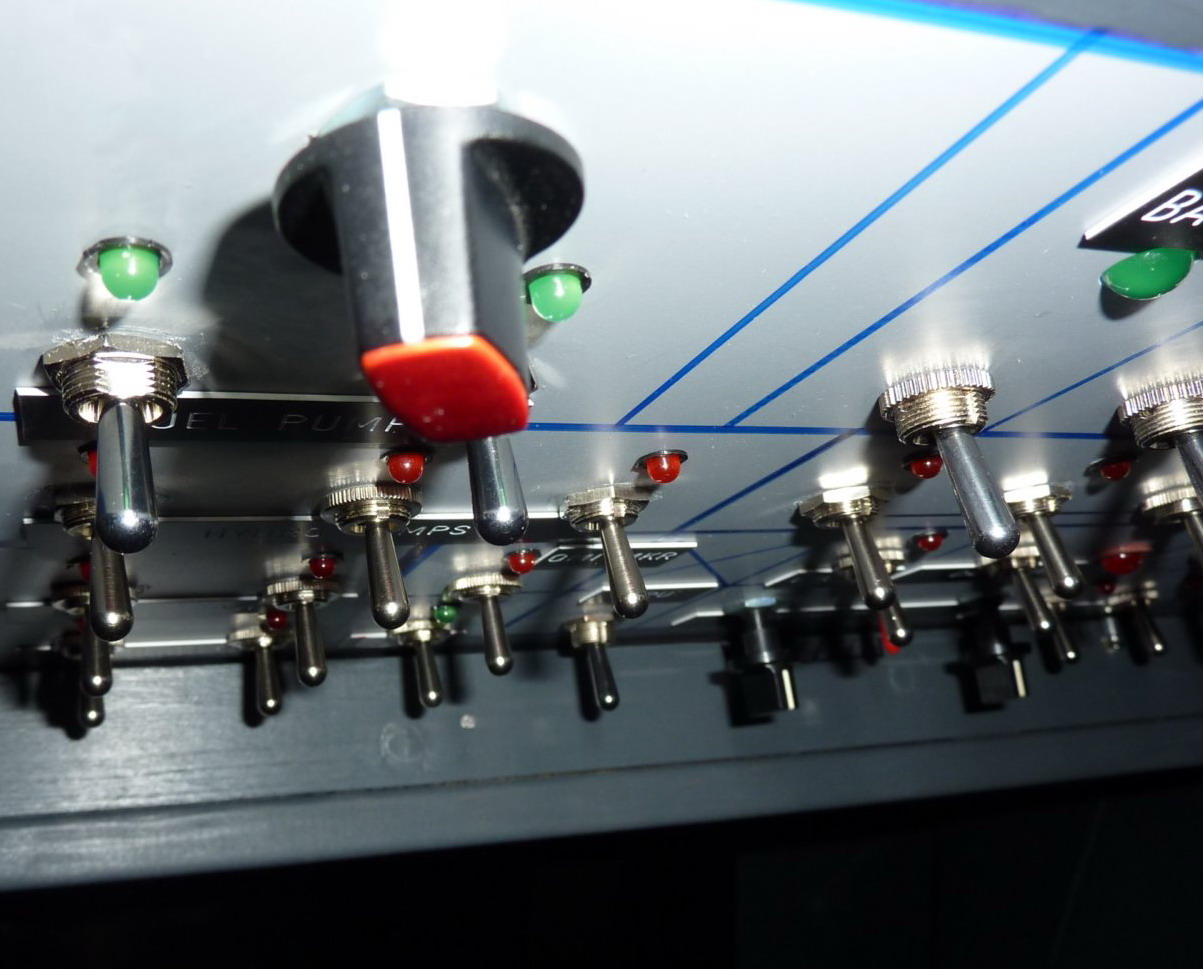

Enfin, ça y est ! L'overhead maison est pratiquement terminé.Bien sûr,on est loin du look
du véritable overhead.Les fonctions de base sont organisées autour de simples interrupteurs
et fonctionnent avec des leds comme témoins on/off. Tout ça géré par FSUIPC via la BU0836X.
Je n'ai plus qu'à coller,sur la plaque,les étiquettes (qu'Erwan, le simmer le plus rapide
dans ses conceptions comme dans ses réalisations, s'est proposé de me fournir. Merci, Erwan).

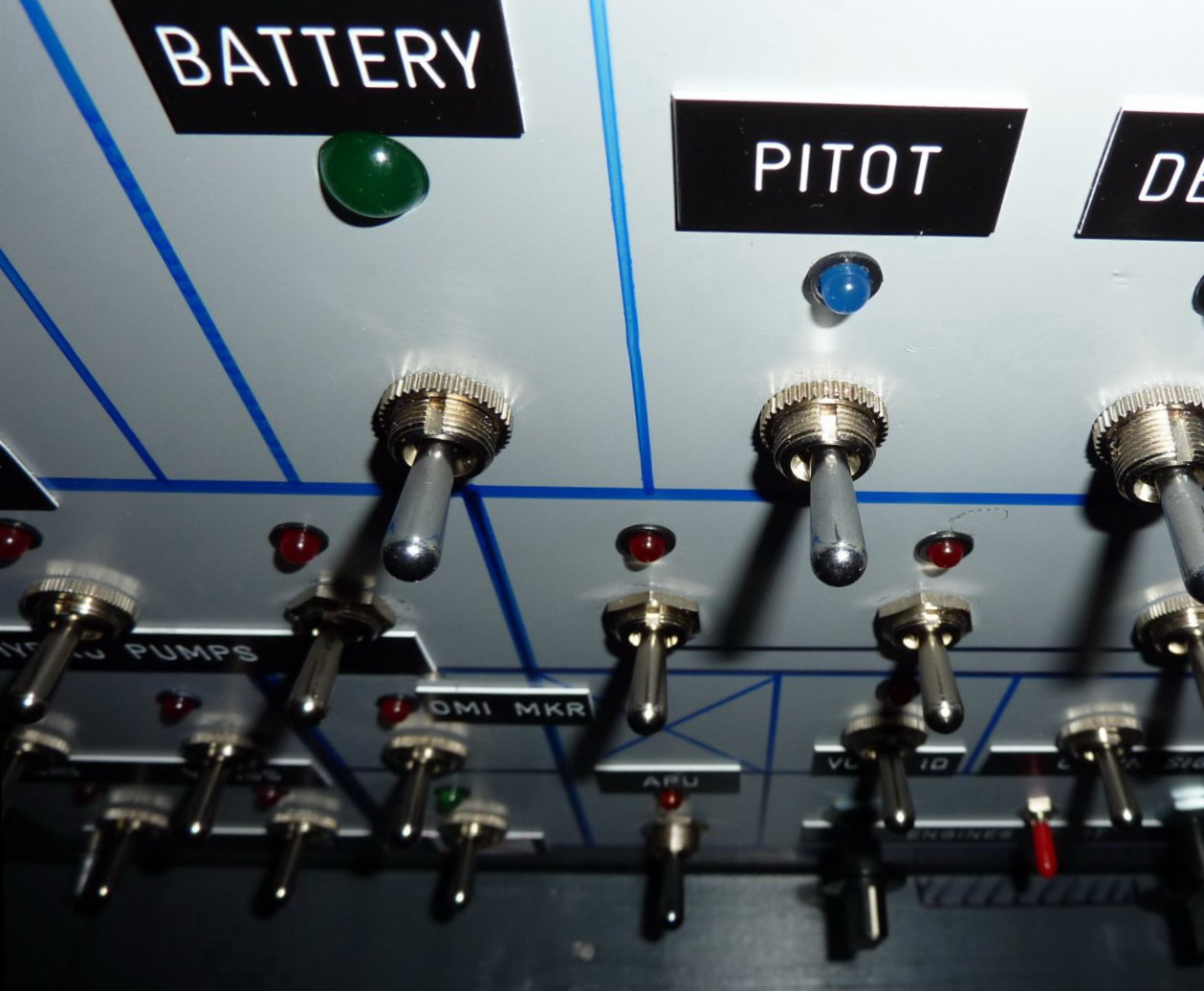

Ce module remplira parfaitement son rôle. Les fonctions batterie,APU,lights,hydro pompes,
pompes carburant etc. sont présentes, même si je ne me retrouve pas avec un véritable sapin
de Noël au dessus de la tête.

Ce deuxième essai a donc été plus satisfaisant que le 1er.Il me reste encore à cabler
la partie APU bleed et la partie "démarreurs".Le fer à souder n'est pas encore en vacances.

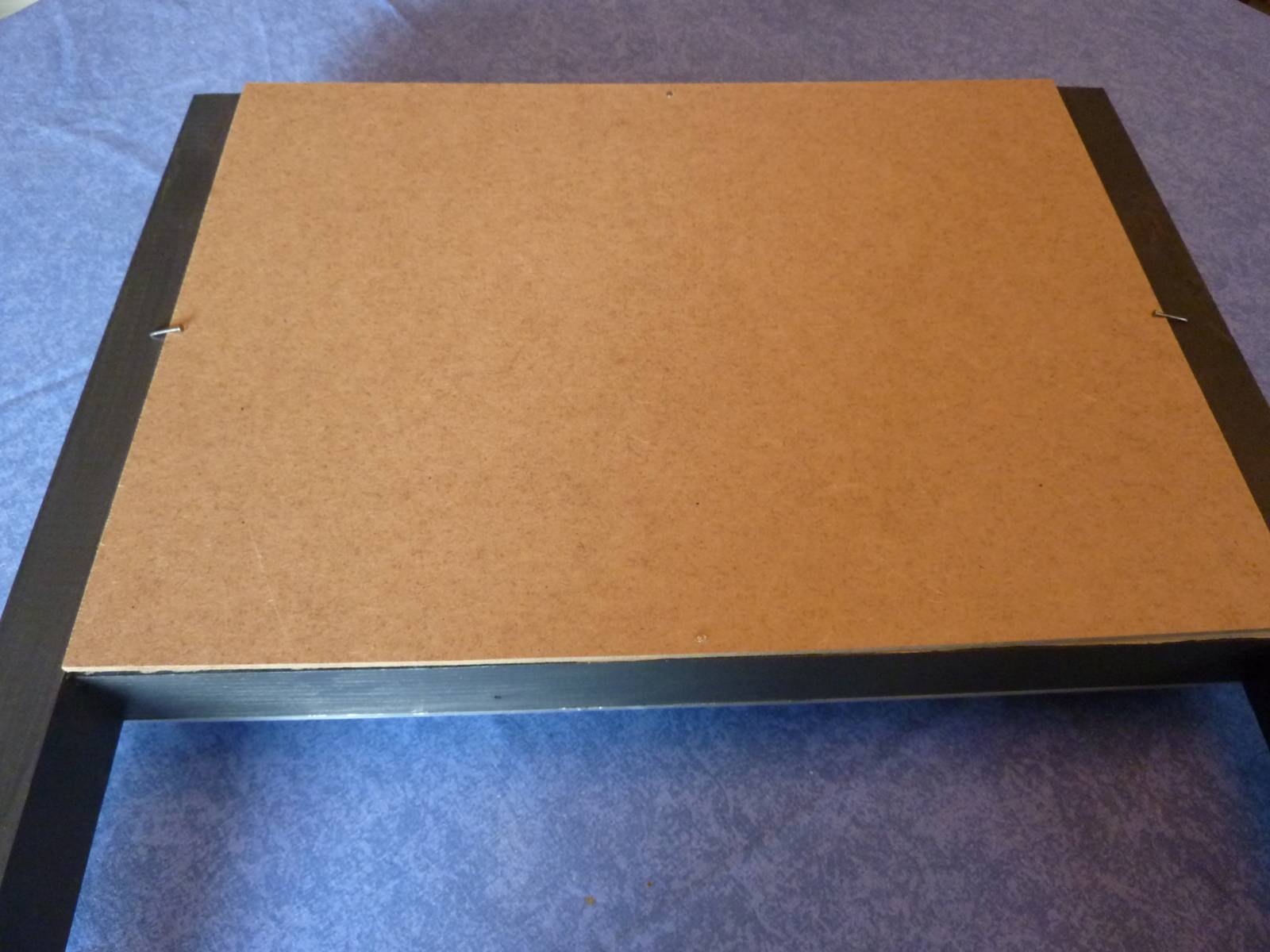

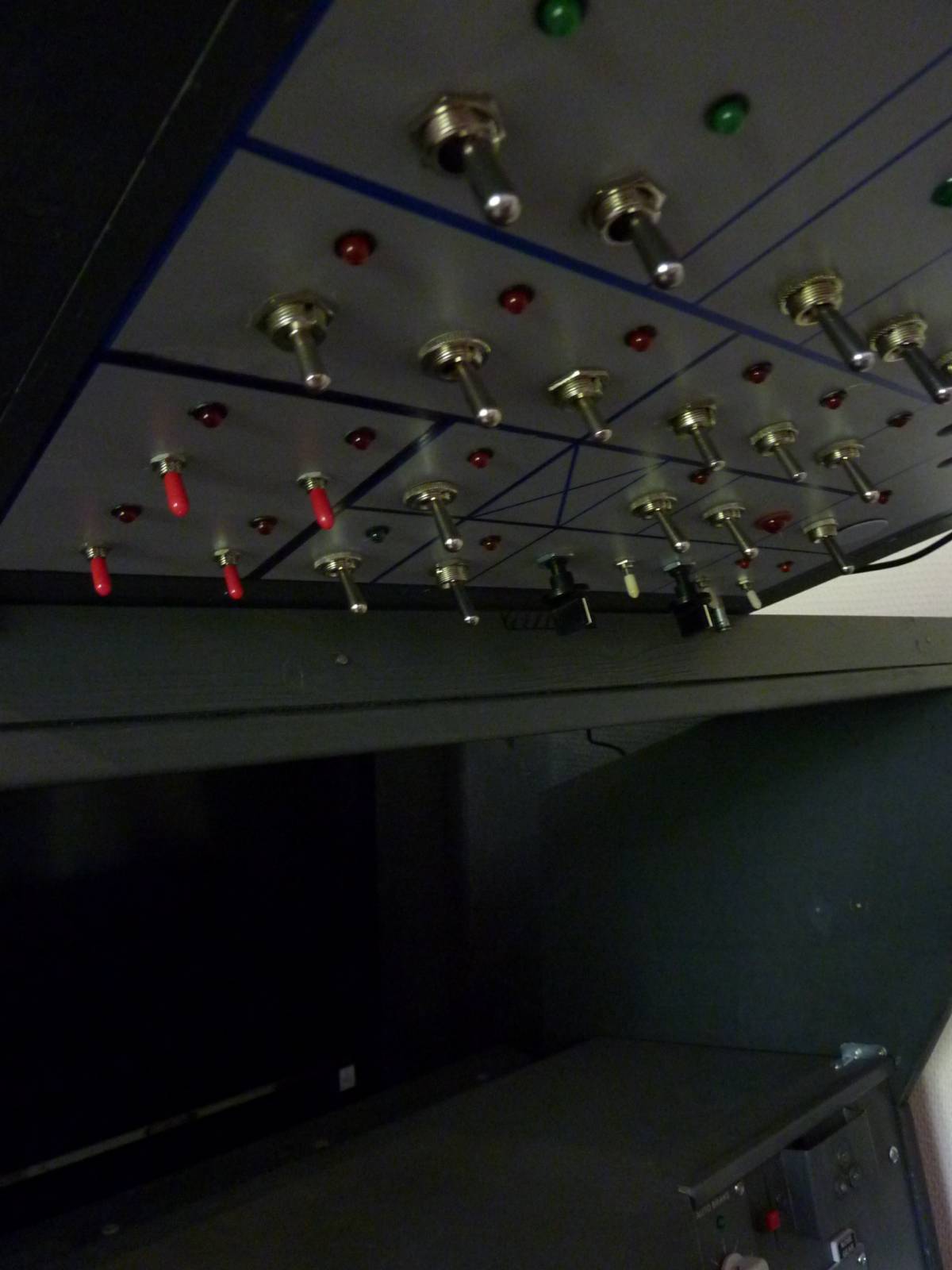

Comme à l'intérieur, c'est un peu (et même beaucoup) "spaghettis", un simple cache carton
est fixé sur le haut de l'overhead pour cacher tous les fils et les branchements.

Juillet 2012 - Ajout du sélecteur de réservoir(s)

et supression des mini-interrupteurs remplacés par des modèles standard

La première version avec mini-interrupteurs (rouges).

Dimanche 08/04/2012.
Peindre de l'alu, c'est pas de la tarte.Tout d'abord, il faut que le support soit débarrassé
de toute trace quelle qu'elle soit, même des traces de doigts.En un mot, impeccable.
Et pas question de peindre directement, ça accroche encore moins que de l'eau sur du verre.

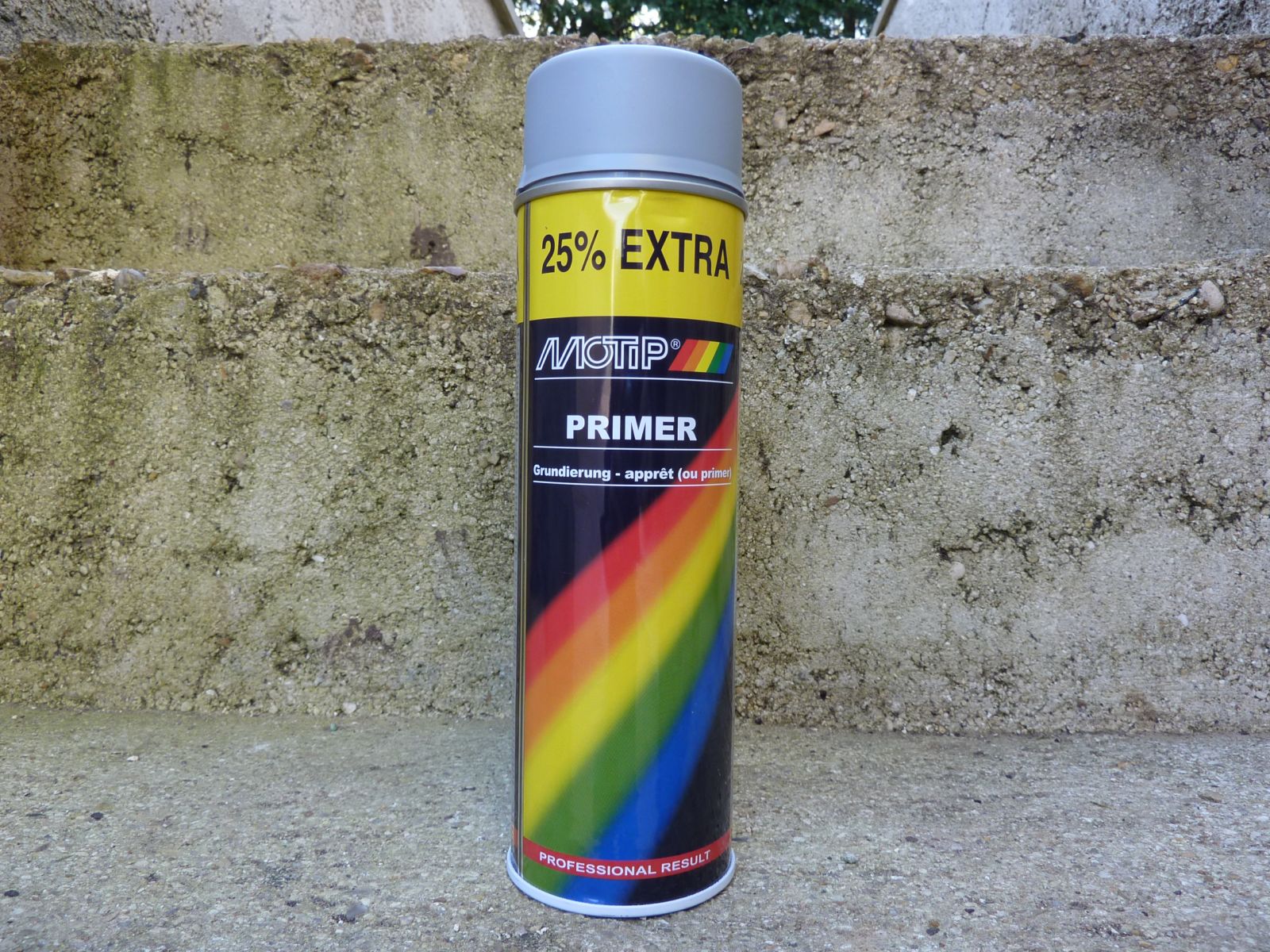

On va donc apposer un primer d'accrochage et peindre par dessus.Pour faire simple, j'ai
choisi un primer déjà coloré fabriqué par Motip (en vente dans les magasins spécialisés
dans la pièce automobile, type Norauto).C'est pas donné mais le résultat est à l'arrivée.

Les précautions élémentaires à respecter :

- Avant usage, bien secouer l'aérosol au moins le double du temps préconisé.
- Travailler à l'extérieur ou dans un local TRES ventilé. Ce type de produit est hyper-toxique.

- Si vous êtes à l'extérieur, attention au vent (même une légère brise), si vous désirez
  toujours être reconnu une fois l'opération terminée.Et ne comptez pas sur le démaquillant
  de madame pour remettre votre visage à neuf.Le côté positif : vous serez déjà prêt
  pour le prochain carnaval et ferez rire vos enfants pour pas cher.

- Porter un masque.
- Faire un essai si vous n'avez jamais manié de bombe de peinture ou peint au pistolet.
- Purger la valve après usage, sinon la prochaine fois, vous aurez beau appuyer...

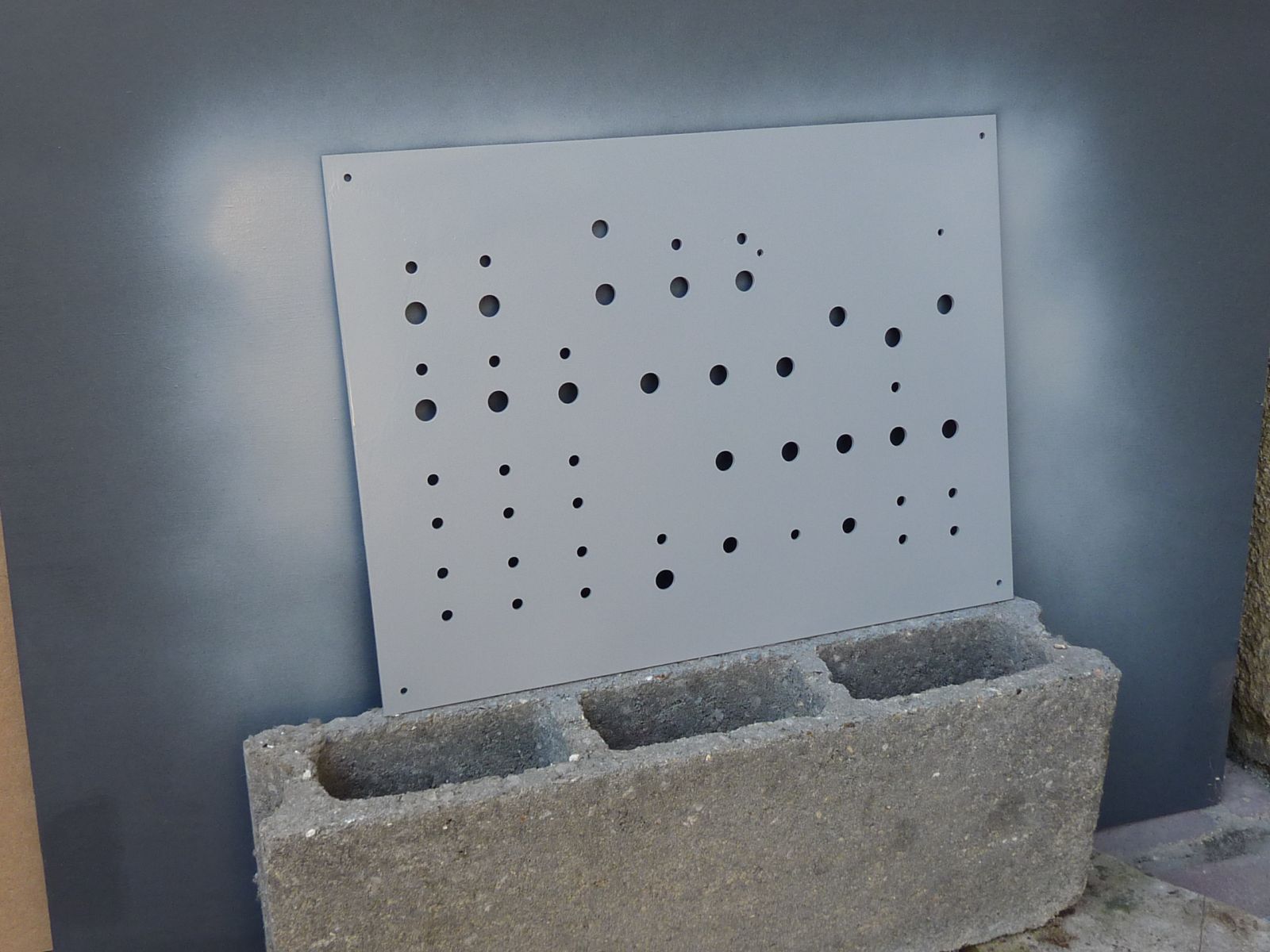

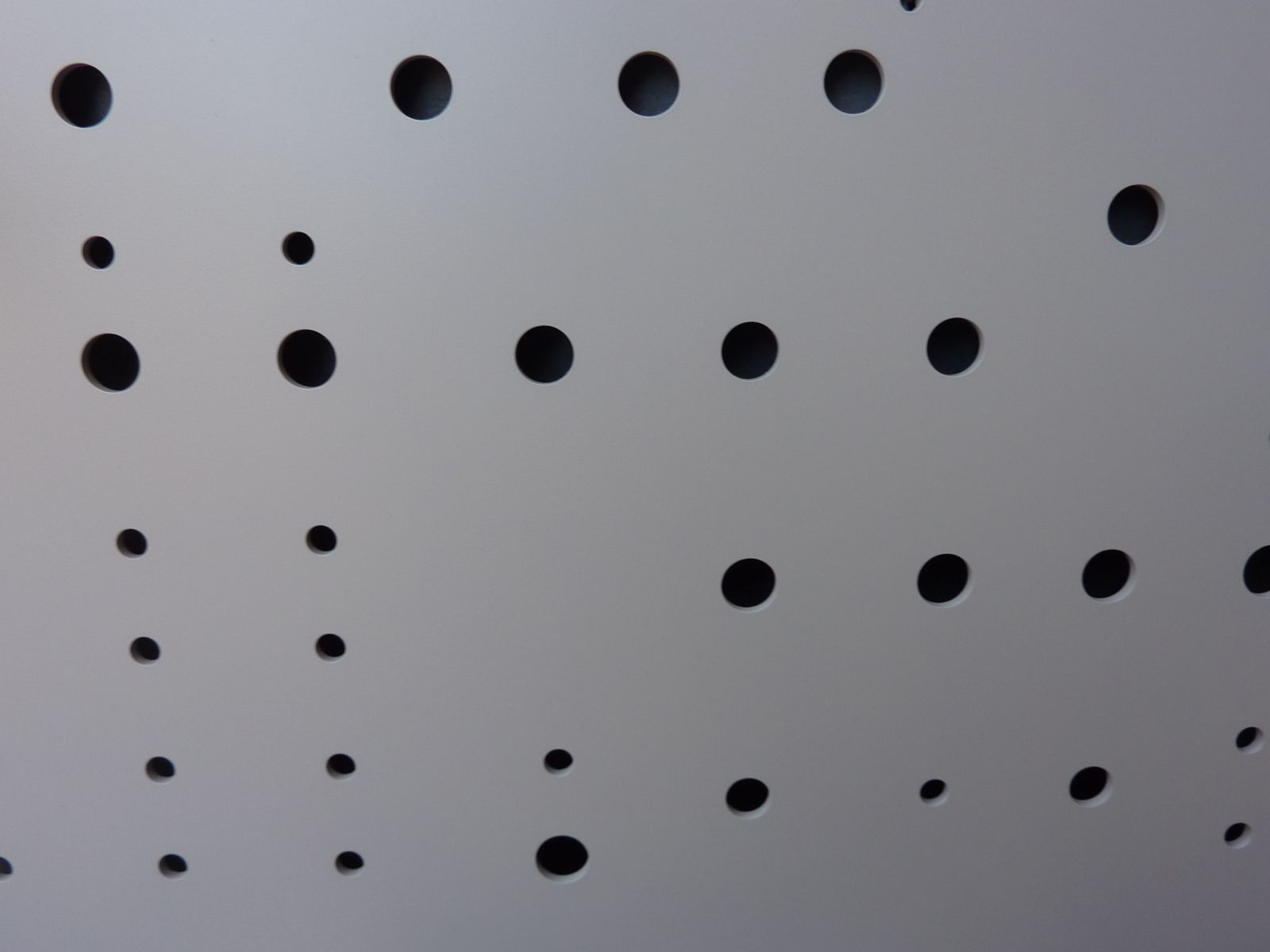

La photo (pas terrible) montre la régularité du résultat. Aucune coulure.

Si vous avez loupé votre coup, pas de panique mais prévoyez une bonne dose d'huile de coude.
Pour ma part, j'utilise des tampons JEX imprégnés de savon pour préparer la plaque en alu.
Cette méthode est également utilisable pour remettre à neuf après une expérience malheureuse.
Vous aurez à frotter et encore frotter...Courage, vous y arriverez à condition de ne pas être pressé.
Vous obtiendrez ainsi l'aspect de l'aluminium brossé pour votre support.

Mardi 03/04/2012.

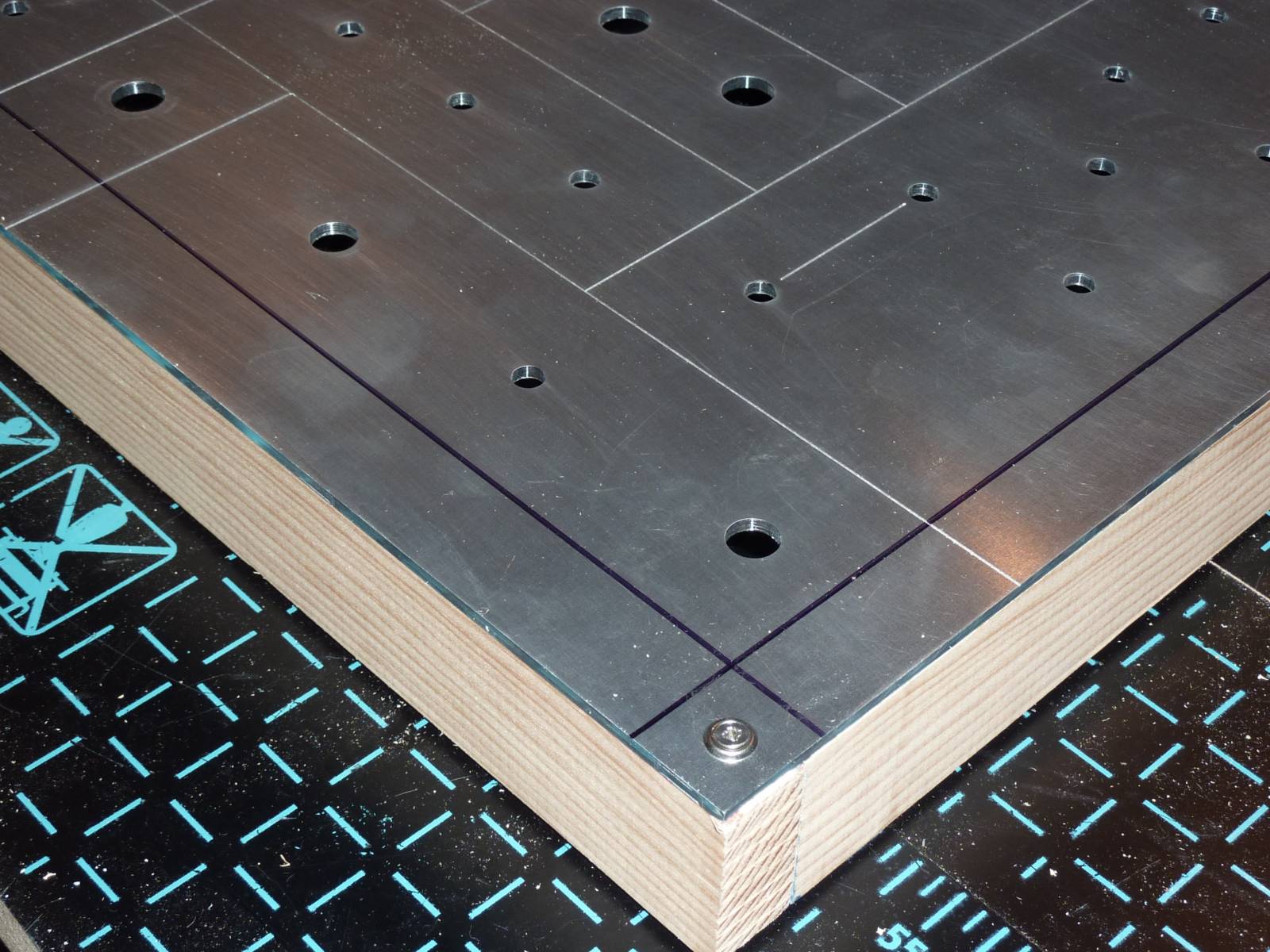

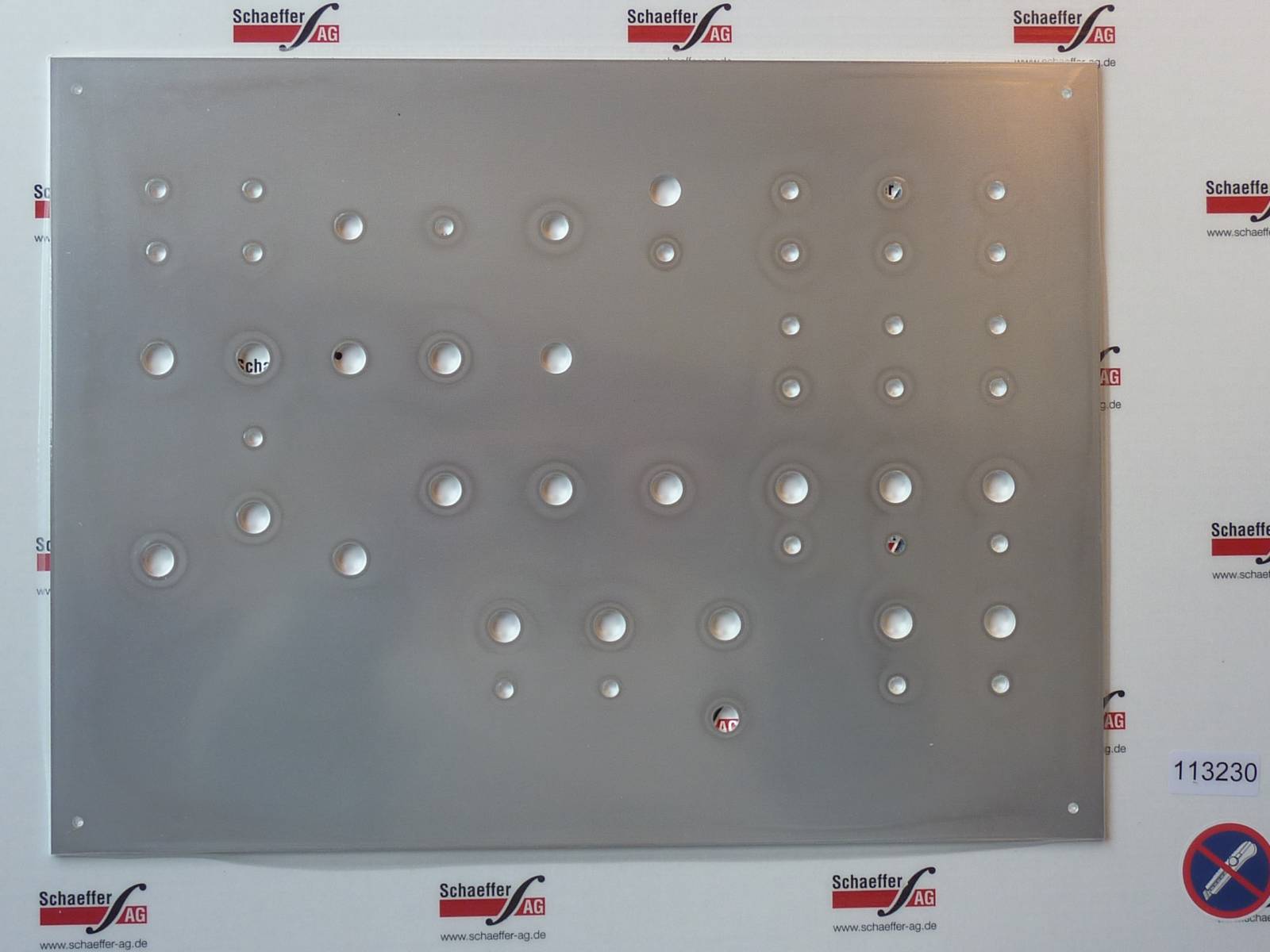

La 2ème plaque vient d'arriver.Commandée le 25/03/2012,un peu plus d'une semaine,c'est
raisonnable.Comme toujours,chez Schaeffer AG,le travail est impeccable et sans surprise.
Il ne  me reste plus qu'à prendre le fer à souder (pour les LEDs et les résistances),relier les
connecteurs (boutons et interrupteurs),fixer le tout dans le cadre d'accueil, et ensuite
via FSUIPC, affecter les diverses commandes.Tout ça après avoir peint cette plaque, puisque
je l'ai commandée brut d'aspect.J'ai décidé de ne pas me fixer de délai étant donné
que ce n'est pas ma seule occupation en cours, les travaux de peinture que j'ai entrepris
chez moi me prenant la presque totalité des mes journées.Sauf le WE, on n'est pas des boeufs
quand même !!!

Fin mars 2012.Je commande une nouvelle plaque chez Schaeffer AG, la précédente ayant
très mal subi les assauts (correctifs) de ma scie électrique suite à une erreur initiale
de conception.J'en profite pour la modifier.Trous de fixation, suppression et ajout
de nouveaux emplacements. A chaque modification, j'ai sorti sur imprimante un dessin
à l'échelle 1:1 et vraiment pris mon temps pour vérifier le positionnement de chaque
connecteur ainsi que celui des LEDs de contrôle.Délai : 1 semaine pour la livraison.
Je n'ai plus quà être patient.

Février 2012.
Vu le prix de l'overhead VRInsight 737 (le moins cher) pour quelques boutons et indicateurs
fixés sur une plaque de tôle de dimension sans rapport avec l'original ...

ON PREND VRAIMENT LES SIMMERS POUR DES VACHES A LAIT OU POUR DES C...!

...et le prix final d'un overhead conforme à la réalité pour lequel il faut être prêt
à débourser sans discuter plusieurs milliers d'€ (en achetant les composants au détail
pour ensuite se taper toute la partie montage et réglages), je me suis dit qu'en attendant
de pouvoir acquérir façade, éléments mécaniques et électroniques, cartes d'interface etc.
il valait beaucoup mieux que je me construise cet élément en tenant compte des fonctions
de base qui ME semblaient incontournables.Cette approche n'est pas forcément idéale,
mais c'est celle qui me convient le mieux (et très abordable financièrement parlant).

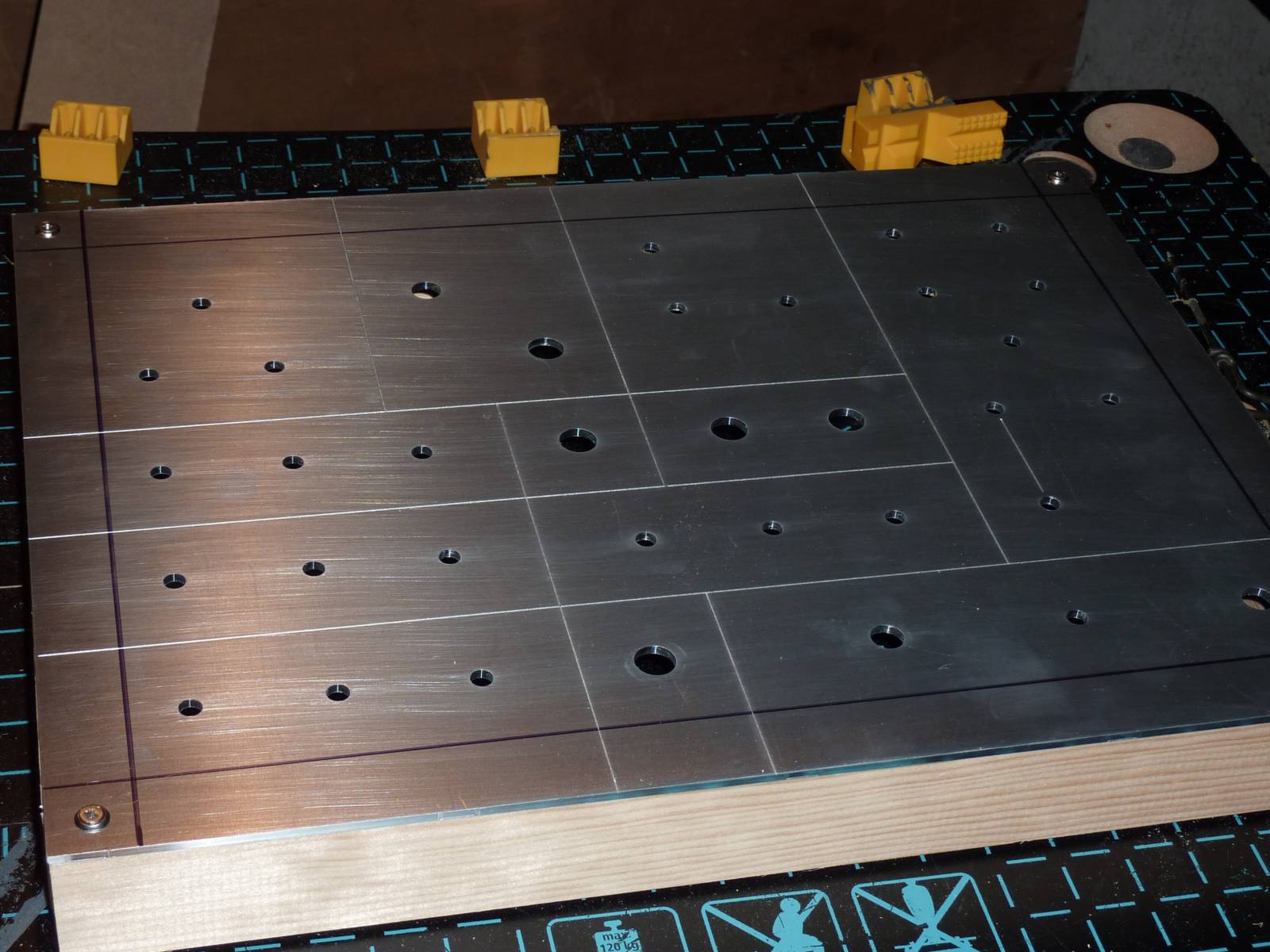

Je me suis donc procuré une plaque alu usinée de 300 x 400 en 3 mm d'épaisseur
(Schaeffer AG), quelques interrupteurs et potentiomètres (Conrad), des LEDs, du bois
pour le cadre et une carte BU0836X (merci e-Bay). Le tout m'a coûté une centaine d' €.
Difficile de faire moins cher.Pour l'instant, j'en suis à l'assemblage de tous les éléments.
Ce n'est pas compliqué mais ça prend pas mal de temps.Surtout que, dans l'intervalle,
quelques problèmes de plomberie ont dû être résolus en priorité si je voulais que ma
cuisine continue à être opérationnelle!
Bonjour les robinets qu'on ne peut changer qu'en déposant l'évier.

Mais revenons à nos moutons...

Donc, je ne désespère pas d'arriver à un résultat sérieux et esthétiquement satisfaisant.
J'ai déjà testé les affectations de touches. Avec FSUIPC,aucun problème. Tout est paramétrable.

Les inscriptions seront refaîtes au Normographe (ou similaire) et stabilisées sous vernis.

Les ronds rouges figurent les emplacements  des LEDs (5 mm).
